一張圖看懂OLED顯示器結構及發光原理

編輯:liuchang 2016-05-17 13:58:23 瀏覽:7402  來源:未知

  一薄而透明具半導體特性之銦錫氧化物(ITO)組成OLED的基本結構,與電力之正極相連,再加上另一個金屬陰極,包成如三明治的結構。整個結構層中包括了:空穴傳輸層(HTL)、發光層(EL)與電子傳輸層(ETL)。當電力供應至適當電壓時,正極空穴與陰極電荷就會在發光層中結合,產生光亮,依其配方不同產生紅、綠和藍RGB三原色,構成基本色彩。OLED的特性是自己發光,不像TFT LCD需要背光,因此可視度和亮度均高,其次是電壓需求低且省電效率高,加上反應快、重量輕、厚度薄,構造簡單,成本低等,被視為 21世紀最具前途的產品之一。

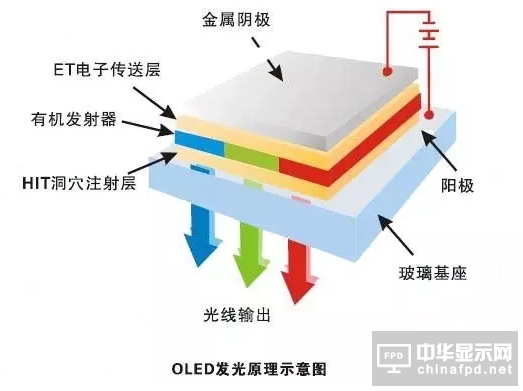

OLED顯示器發光原理

  OLED顯示器結構

  基層(透明塑料,玻璃,金屬箔)——基層用來支撐整個OLED。

  陽極(透明)——陽極在電流流過設備時消除電子(增加電子“空穴”)。

  有機層——有機層由有機物分子或有機聚合物構成。

  導電層——該層由有機塑料分子構成,這些分子傳輸由陽極而來的“空穴”。可采用聚苯胺作為OLED的導電聚合物。

  發射層——該層由有機塑料分子(不同于導電層)構成,這些分子傳輸從陰極而來的電子;發光過程在這一層進行。可采用聚芴作為發射層聚合物。

  陰極(可以是透明的,也可以不透明,視OLED類型而定)——當設備內有電流流通時,陰極會將電子注入電路。

  OLED電視優點

  1、厚度可以小于1mm,僅為LCD屏幕的1/3,并且重量也更輕;

  2、固態結構,沒有液態物質,因此抗震性好;

  3、主動發光,寬度角>170度,對比度>10000:1

  4、響應時間<0.1ms,是LCD的千分之一(3D具有優勢);

  5、低溫特性好,在零下40度時仍能正常顯示;

  6、色域?qū)挘?/p>

  7、發光效率高,能耗<50%LCD;

  8、能夠在不同材質的基板上制造,可以做成能彎曲的柔性顯示器和光源;
